ACM / Dibond Materialien
Die ACM-Serie ist ein innovatives, ausbalanciertes Werkzeug zum V-Nutfräsen von Alucobond / Dibond und anderen ACM-Werkstoffen sowie von Kunststoffen, Holz und MDF.
Kunden erreichen Schnittgeschwindigkeiten von bis zu 30 m/min.
ACM = Aluminum Composite Material und wird in Deutsch als Aluminium-Verbundwerkstoff oder auch als Alu-Verbundplatten bezeichnet.
Empfehlung zur Werkzeugauswahl:
In Hochfrequenzspindeln sollten grundsätzlich ausgewuchtete (G) Fräswerkzeuge eingesetzt werden, um einen ruhigen Lauf und optimale Bearbeitungsergebnisse sicherzustellen. Alle Werkzeuge dieser Kategorie sind gewuchtet und besitzen einen 5mm Hartmetallkern für Langlebigkeit und Präzision.

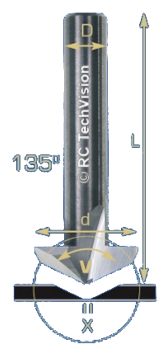

Beachten Sie die Geometrien der unterschiedlichen Artikelnummern:
V = Winkel
d = Durchmesser Schneide
l = maximale Tiefe
S = Schaftdurchmesser
T = Gesamtlänge
X = Spitze (Tip)
Einschneider - flache Werkzeugspitze
| Artikelnummer | V | d | D | L | X |
|---|---|---|---|---|---|
| 56-06065092 | 92 | 6 | 6 | 50 | 0,2 |
| 56-06065092-D | 92 | 6 | 6 | 50 | 1,8 |
| 56-10064592 | 92 | 10 | 6 | 45 | 0,2 |
| 56-10064592-D | 92 | 10 | 6 | 45 | 1,8 |
| 56-10064592-P | 92 | 10 | 6 | 45 | 1,8 |
| 56-10104592 | 92 | 10 | 10 | 45 | 0,2 |
| 56-10104592-D | 92 | 10 | 10 | 45 | 1,8 |
| 56-10104592-P | 92 | 10 | 10 | 45 | 1,8 |
abgerundete Spitze für präziseres Biegen
| Artikelnummer | V | d | D | L | X |
|---|---|---|---|---|---|
| 57-10065092 | 92 | 10 | 6 | 50 | 1,8 |
| 57-10065092-P | 92 | 10 | 6 | 50 | 1,8 |
| 57-10105092 | 92 | 10 | 10 | 50 | 1,8 |
| 57-10105092-P | 92 | 10 | 10 | 50 | 1,8 |
| 57-10105090-P | 90 | 10 | 10 | 50 | 3,0 |
| 57-13065092 | 92 | 13 | 6 | 50 | 1,8 |
| 57-110650120 | 120 | 11,5 | 6 | 50 | 1,8 |
| 57-110850120 | 120 | 11,5 | 8 | 50 | 1,8 |
| 57-150650120 | 120 | 15 | 6 | 50 | 1,8 |
| 57-150650135 | 135 | 15,5 | 6 | 50 | 1,8 |
| 57-150850135 | 135 | 15,5 | 8 | 50 | 1,8 |
| 57-200850135 | 135 | 20,5 | 8 | 50 | 1,8 |
| 57-210850135-P | 135 | 21 | 8 | 50 | 2,0 |
Artikelnummern mit -P und -D am Ende
Beschichtete Werkzeuge sind leistungsfähiger und langlebiger als unbeschichtete Werkzeuge.
D= DLC Beschichtung / P = Premium Beschichtung
